Thuis > producten > PCBA-Kringsraad > De tweezijdige Duurzame PCBA-Assemblage van PCB, Raad van de Nikkel de Elektronische Gedrukte Kring

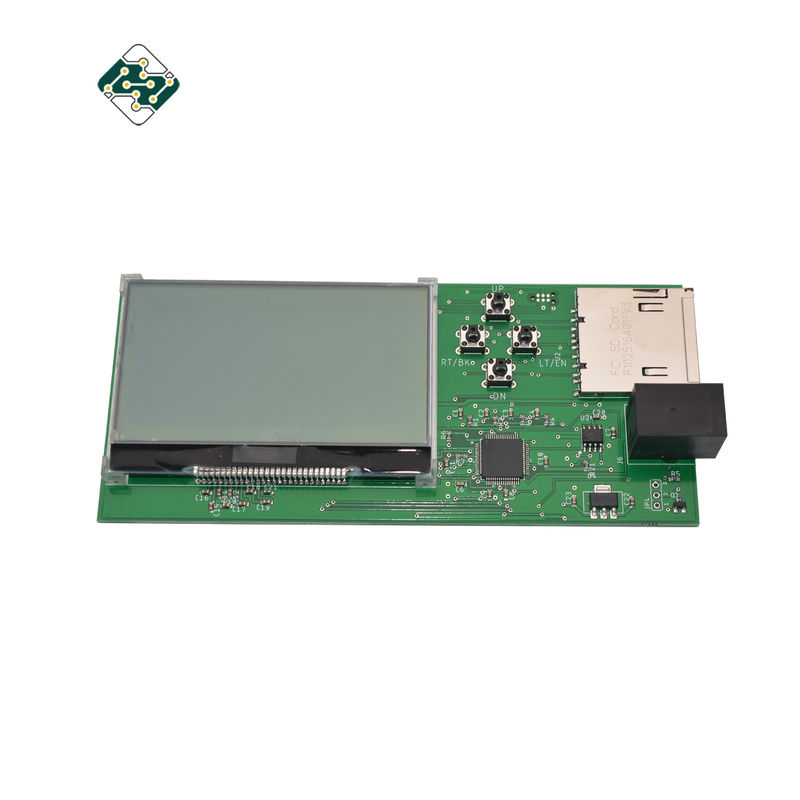

De tweezijdige Duurzame PCBA-Assemblage van PCB, Raad van de Nikkel de Elektronische Gedrukte Kring

Productdetails

Plaats van herkomst: China

Merknaam: OEM Customized

Certificering: UL/CE/ISO9001/ISO14001

Modelnummer: HKCC2211YH13

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5pcs

Prijs: USD10-USD100

Verpakking Details: Binnenverpakking: bubble zak Buitenverpakking: standaard kartonnen doos

Levertijd: 20 werkdagen

Betalingscondities: L/C, T/T

Levering vermogen: 5000ST/WEEK

Krijg Beste Prijs
Markeren:

De tweezijdige PCBA-Assemblage van PCB

,

De duurzame PCBA-Assemblage van PCB

,

Raad van de nikkel de Elektronische Gedrukte Kring

Koperdikte:
1/2OZ 1OZ 2OZ 3OZ
De oppervlakte eindigt:
HASL, Nikkel, Imm Goud, Imm Tin, Imm Zilver, OSP etc
PCB-Lagen:
1 tot 32 lagen
Materiaal:
CEM-1, FR4, High-TG FR4, ALU, CEM-3, Rogers, HDI, enz.
Maximum afmeting:
600 x 1200mm
Soldeer masker:
Blauw, Groen, Zwart, Geel, Rood, Wit
Min Gatendiameter:
0.2mm
Grootte van het gat van de laserboor:
0.1mm
Koperdikte:
1/2OZ 1OZ 2OZ 3OZ
De oppervlakte eindigt:
HASL, Nikkel, Imm Goud, Imm Tin, Imm Zilver, OSP etc
PCB-Lagen:
1 tot 32 lagen
Materiaal:
CEM-1, FR4, High-TG FR4, ALU, CEM-3, Rogers, HDI, enz.
Maximum afmeting:
600 x 1200mm
Soldeer masker:
Blauw, Groen, Zwart, Geel, Rood, Wit
Min Gatendiameter:
0.2mm
Grootte van het gat van de laserboor:
0.1mm
De tweezijdige Duurzame PCBA-Assemblage van PCB, Raad van de Nikkel de Elektronische Gedrukte Kring
Productomschrijving

Van de douane de Elektronika Gedrukte Kring Tweezijdige Multilayer Pcba Gerber Dienst van de Raadshdi





Dossiers en Eis ten aanzien van PCB, PCBA-citaat:

  • Een BOM (Stuklijst) met verwijzingsaanwijzers: componentenbeschrijving, de naam van de fabrikant en artikelnummer.
  • De dossiers van PCB Gerber.
  • Een PCB-vervaardigingstekening en PCBA-assemblagetekening.
  • Testprocedures.
  • Om het even welke mechanische beperkingen zoals de vereisten van de assemblagehoogte
  • PCB-raadsvervaardiging en PCBA-de dienst:
    • o gemaakte de raad van PCB, de delen van de kringsraad die door ons worden gekocht
    • o Elektronische testende kringsraad of PCBA
    • o Snelle levering, antistatisch pakket
    • o richtlijn-Volgzame RoHS, loodvrij
    • o Één de eindedienst van PCB-ontwerp, PCB-lay-out, PCB-vervaardiging, componenten, PCB-assemblage, test, verpakking en PCB-levering die kopen
    • o Eleectronic de verwerkende dienst
  • Gedetailleerde termijnen voor PCB-assemblage:
    • o Technisch vereiste:
      • § Professionele oppervlakte-steun en door-gat het solderen technologie
      • § Diverse grootte als 1206, 0805, de technologie van 0603 componentensmt
      • §ict (in Kringstest) de technologie, van FCT (Functionele Kringstest)
      • De assemblage van §pcb met UL, Ce, FCC, RoHS-goedkeuring
      • Het gasterugvloeiing van de §stikstof het solderen technologie voor SMT
      • § Hoge norm SMT en soldeersellopende band
      • Hoog § - dichtheid onderling verbonden de technologiecapaciteit van de raadsplaatsing
    • o Citaatvereiste:
      • Het dossier van §gerber en Bom-lijst
      • § Duidelijke pics van pcba of pcbasteekproef voor ons
      • §Testmethode voor PCBA
    • o de specificatie van PCB:
      • §laag: 1 tot 12 lagen
      • §materiaal: Fr-4, cem-1, cem-3, Hoogte TG, FR4-vrij halogeen, Fr-1, Fr-2, Aluminium enz.
      • §max. beëindigde dikte: 0,2 tot 4.0mm (0,02 ~ 0,25)
      • §max. beëindigde raadskant: 500 x 500mm (20 x 20“)
      • Grootte van het § Min. geboorde gat: 0.25mm (10mil)
      • Breedte van de § Min. lijn: 0.10mm (4mil)
      • § Min. regelafstand: 0.10mm (4mil)
      • De §oppervlakte eindigt/behandeling: HALS/HALS loodvrij, chemisch tin, chemisch goud, onderdompelings gouden, platerend goud
      • De dikte van het §koper: 0,5 tot 3,0 oz
      • Het maskerkleur van het §soldeersel: groen/zwart/wit/rood/blauw
      • § Binnenverpakking: plastic zak
      • § Buitenverpakking: standaardkartonverpakking
      • De tolerantie van het §gat: PTH: ±0.076, NTPH: ±0.05
      • §certificaat: UL, ISO 9001, ISO 14001, RoHS, UL
      • § Die ponsen profileren: het verpletteren, v-Besnoeiing, het beveling
      • § Die OEM de dienst verlenen aan alle soorten van de gedrukte assemblage van de kringsraad
Buitenverpakking standaardkartonverpakking
Gatentolerantie PTH: ±0.076, NTPH: ±0.05
Het profileren van ponsen het verpletteren, v-Besnoeiing, het beveling
Laag 1 tot 12 lagen
gebeëindigde dikte 0,2 tot 4.0mm (0,02 ~ 0,25 ″)
gebeëindigde raadskant 500 x 500mm (20 x 20“)
Min. geboord gatengrootte 0.25mm (10mil)
Min. lijnbreedte 0.10mm (4mil)
Min. regelafstand 0.10mm (4mil)
De oppervlakte eindigt/behandeling HALS/HALS loodvrij, chemisch tin, chemisch goud, onderdompelings gouden, platerend goud
